Modulo 2.4 GHz pronto per ZigBee e 802.15.4

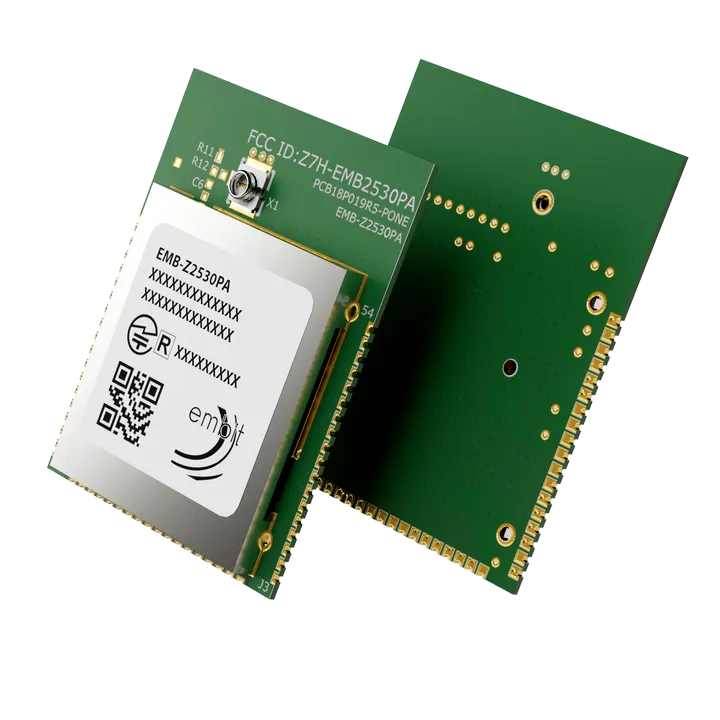

EMB-Z2530PA è un modulo wireless a basso consumo 2.4 GHz in grado di operare in reti 802.15.4 o ZigBee come coordinatore, router o end device. Il modulo integra PA e LNA che aumentano il link budget e quindi la portata della comunicazione. Un’antenna PCB integrata rende il modulo una soluzione a basso costo, eliminando i costi tipicamente associati al montaggio di antenne esterne.
EMB-Z2530PA è un modulo wireless a basso consumo 2.4 GHz in grado di operare in reti 802.15.4 o ZigBee come coordinatore, router o end device. Il modulo integra PA e LNA che aumentano il link budget e quindi la portata della comunicazione. Un’antenna PCB integrata rende il modulo una soluzione a basso costo, eliminando i costi tipicamente associati al montaggio di antenne esterne.
Le caratteristiche principali includono:
Potenza di uscita fino a +20 dBm (100 mW)
Sensibilità RF fino a -100 dBm
Antenna PCB integrata o opzione connettore U.FL
Piattaforma aperta
I moduli EMB-Z2530PA vengono forniti programmati con EBI-802.15.4, che consente al cliente di utilizzarli come un semplice modem pronto all’uso (tramite comandi tipo AT su UART; vedere la pagina del protocollo EBI per maggiori informazioni). Il kit di valutazione EMB-Z2530PA-EVK è fortemente consigliato ai clienti che desiderano sviluppare le proprie applicazioni firmware, poiché fornisce tutti gli strumenti hardware necessari per caricare un firmware personalizzato sul modulo. L’IDE da utilizzare dipende dallo stack firmware scelto: IAR Embedded Workbench è solitamente utilizzato quando si lavora con gli stack Z-Stack o TIMAC.
| Topology | Firmware stack | Notes |
 |
TIMAC 802.15.4, TI ZStack | Supported also via UART commands, thanks to Embit EBI-802.15.4. |
 |
TIMAC 802.15.4, TI ZStack | Supported also via UART commands, thanks to Embit EBI-802.15.4. |
 |
TI ZStack | |
 |
TI ZStack |
Supported firmware stacks:
Supported EBI variants:
All the firmware stacks and the documentation is on the CD-ROM included in the Evaluation Kit.
EMB-Z2530PA wireless modules are
CE certified (Europe)
FCC certified (US): Z7H-EMB2530PA
MIC certified (Japan): 003-160267
KC certified (Korea): R-CRM-Emb-EMB-Z2530PA
Addictionally, EMB-Z2530PA wireless moduless are ZigBee-ready.
For more informations about certification of your final product (regarding both conducted and radiated emissions tests) and compliance with European regulations, you can contact us; indeed pre-compliance assistance is one of Embit services.
Part number:
Note: EMB-Z2530PA modules ship programmed with EBI-802.15.4.
