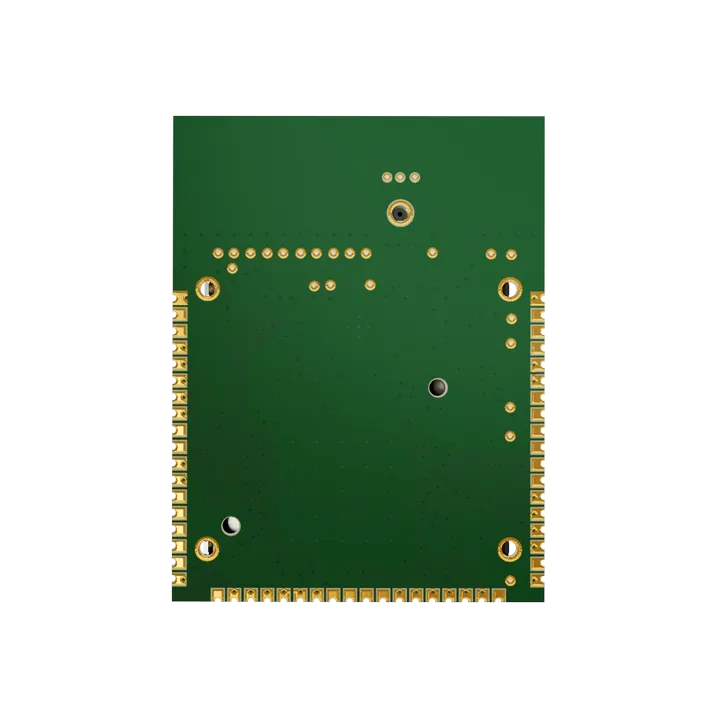

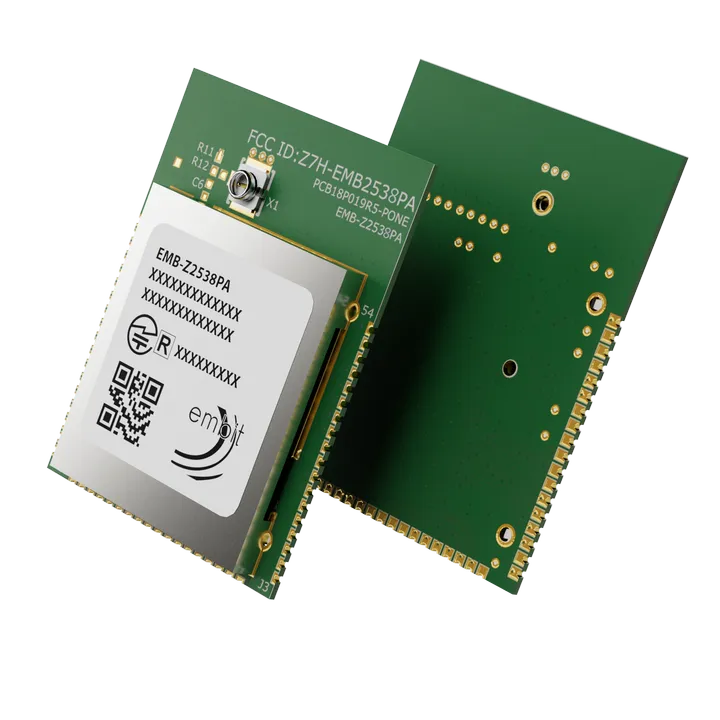

EMB-Z2538PA
Modulo ARM Cortex-M3 2.4 GHz pronto per ZigBee e 802.15.4
EMB-Z2538PA è un modulo wireless a 2.4 GHz che integra un avanzato core ARM Cortex-M3 a 32 bit e un transceiver radio di ultima generazione. L’architettura ARM avanzata semplifica lo sviluppo di applicazioni a basso consumo basate su IEEE 802.15.4 / ZigBee / 6LoWPAN, consentendo di aggiungere connettività wireless e networking multi-hop ai prodotti esistenti.
EMB-Z2538PA è un modulo wireless a 2.4 GHz che integra un avanzato core ARM Cortex-M3 a 32 bit e un transceiver radio di ultima generazione. L’architettura ARM avanzata semplifica lo sviluppo di applicazioni a basso consumo basate su IEEE 802.15.4 / ZigBee / 6LoWPAN, consentendo di aggiungere connettività wireless e networking multi-hop ai prodotti esistenti.
Le caratteristiche principali includono:
-
ARM Cortex-M3 a 32 bit con 512 kB di FLASH e 32 kB di SRAM (TI CC2538)
-
Potenza RF fino a +20 dBm (100 mW)
-
Antenna PCB integrata o connettore U.FL
-
Piattaforma aperta
I moduli EMB-Z2538PA vengono forniti programmati con EBI-802.15.4, che consente al cliente di utilizzare i moduli come un semplice modem pronto all’uso (tramite comandi tipo AT su UART; vedere la pagina del protocollo EBI per maggiori informazioni). Il kit di valutazione EMB-Z2538PA-EVK è fortemente consigliato ai clienti che desiderano sviluppare applicazioni firmware personalizzate, poiché fornisce tutti gli strumenti necessari per caricare un firmware personalizzato sul modulo.
Network Topologies Supported
| Topology | Firmware stack | Notes |
 |
TIMAC 802.15.4, TI ZStack | Supported also via UART commands, thanks to Embit EBI-802.15.4. |
 |
TIMAC 802.15.4, TI ZStack | Supported also via UART commands, thanks to Embit EBI-802.15.4. |
 |
TI ZStack | Supported also via UART commands, thanks to Embit EBI-ZigBee. |
 |
TI ZStack | Supported also via UART commands, thanks to Embit EBI-ZigBee. |
Firmware Support
Supported firmware stacks:
- Texas Instruments IEEE 802.15.4 MAC: TIMAC version 1.5.0
- Texas Instruments ZigBee Home Automation Stack: Z-STACK-HOME version 1.1.0
- Texas Instruments ZigBee Smart Energy Stack: Z-STACK-ENERGY version 1.1.0
- Texas Instruments ZigBee Light Link Stack: contact us
Supported EBI variants:
- Embit Binary Interface for IEEE 802.15.4 protocol: EBI-802154
All the firmware stacks and the documentation is on the CD-ROM included in the Evaluation Kit.
Certifications
EMB-Z2538PA wireless module are
CE certified (Europe)
FCC certified (US): Z7H-EMB2538PA
IC certified (Canada): 21487-EMB2538PA
MIC certified (Japan): 003-170267
ANATEL certified (Brasil): OCD-CPQD 6531
Additionally, EMB-Z2538PA wireless modules are ZigBee-ready.
For more informations about certificatio of your final product (regarding both conducted and radiated emissions tests) and compliance with European regulations, you can contact us; indeed pre-compliance assistance is one of Embit Services.
Ordering Information
Part number:
- EMB-Z2538PA/IA (EMB-Z2538PA with integrated antenna)
- EMB-Z2538PA/UL (EMB-Z2538PA with U.FL connector for external antenna)
Note: EMB-Z2538PA modules ship programmed with EBI-802.15.4.
For quotes, please use quotation form or use quotation form or contact our sales area at sales@embit.eu.
