LoRa 2.4 GHz module

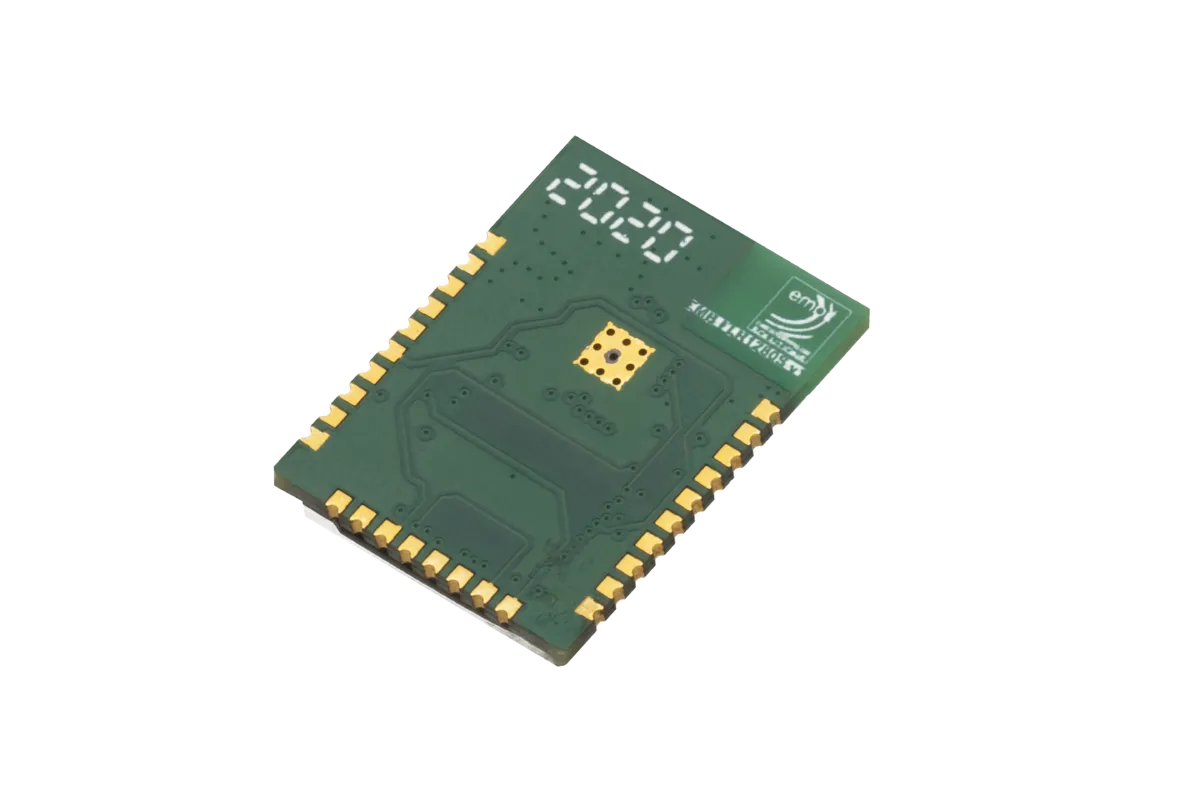

EMB-LR1280S è il nuovo modulo Embit OEM a bassissima potenza basato sulla banda a 2,4 GHz. Sfrutta la tecnica proprietaria di modulazione dello spettro diffuso di Semtech per fornire connettività a lungo raggio e immunità alle interferenze elevate, superando qualsiasi altra tecnologia a 2,4 GHz in termini di raggio di comunicazione. La radio è pienamente conforme alla regolazione della banda di frequenza a 2,4 GHz in tutto il mondo e può funzionare in qualsiasi parte del mondo. Inoltre, l’uso della banda radio ISM a 2,4 GHz, non essendo soggetta a duty cycle, consente di migliorare la velocità di trasmissione complessiva rispetto ad altre soluzioni sub 1-GHz.
EMB-LR1280S è il nuovo modulo Embit OEM a bassissima potenza basato sulla banda a 2,4 GHz. Sfrutta la tecnica proprietaria di modulazione dello spettro diffuso di Semtech per fornire connettività a lungo raggio e immunità alle interferenze elevate, superando qualsiasi altra tecnologia a 2,4 GHz in termini di raggio di comunicazione. La radio è pienamente conforme alla regolazione della banda di frequenza a 2,4 GHz in tutto il mondo e può funzionare in qualsiasi parte del mondo. Inoltre, l'uso della banda radio ISM a 2,4 GHz, non essendo soggetta a duty cycle, consente di migliorare la velocità di trasmissione complessiva rispetto ad altre soluzioni sub 1-GHz.
EMB-LR1280S si basa sul ricetrasmettitore a lungo raggio a 2,4 GHz SX1280 di Semtech abbinato all'MCU STM32L073. L'MCU è dotato di memoria Flash fino a 192KB e fino a 20KB di memoria RAM. Il modulo integra due cristalli, uno a 52MHz, uno a 32KHz e una Crypto Unit per proteggere la comunicazione tra il modulo e le interfacce esterne, migliorando la sicurezza dei dati.
EMB-LR1280S è in grado di comunicare con altri dispositivi attraverso una vasta gamma di interfacce seriali: UART, I2C, USB, SPI, I2S, diverse porte I/O digitali e analogiche utili per la gestione di dispositivi e interfacce esterne. Inoltre, i bassi consumi energetici estremamente ridotti forniti dall'MCU STM32L073, rendono l'EMB-LR1280S particolarmente adatto per implementare dispositivi alimentati a batteria a lunga durata.
EMB-LR1280S può essere configurato come microsistema embedded o semplice modem dati.
Il firmware può essere facilmente sviluppato a partire dall'SDK Embit. Il kit di valutazione Embit (EMB-LR1280-EVK) contiene tutta la documentazione, gli strumenti software e hardware per iniziare a utilizzare il modulo EMB-LR1280S.
Sfruttando sia i vantaggi della modulazione a lungo raggio LoRa che le proprietà e la regolazione a 2,4 GHz, EMB-LR1280S rappresenta una soluzione perfetta per molte applicazioni industriali con l'obiettivo di garantire l'implementazione in tutto il mondo.
Informazioni aggiuntive
| MCU | STM32L073 |
|---|---|
| Transceiver | Semtech SX1280 |
| RAM memory | 20 KB RAM/ 192KB Flash |
| Operative Frequency | 2.4 GHz ISM band |
| Output power (MAX) | up tp 12 dBm |
| RX Sensibility | -132 dBm @ 595 bps, -130 dBm @ SF12 SB 203 KHz (476bps) |
| Trasmission speed | 0.595 – 253.9 Kbs LoRa®, up to 2.3 Mbps (GFSK) |
| Interfaces | UART/LPUART/I2C/SPI/ADC/USB |
| Digital IO | 15 |
| Analog IO | 3 ADC Channels |
| Coverage distance | up to 10 km (Line of Sight) |
| Operating voltage | 1.8 – 3.6 V |
| Tx Current | 34 mA @ +12 dBm |
| Rx Current | 9.5 mA |
| Antenna | U.FL connector or chip antenna |
| Dimension | 15.5 x 20 x 2.3 mm |
| Connector | SMD Edge Connector |
| Operating temperature | -40°C to +85°C |
| Part Number | EMB-LR1280S/xx |
